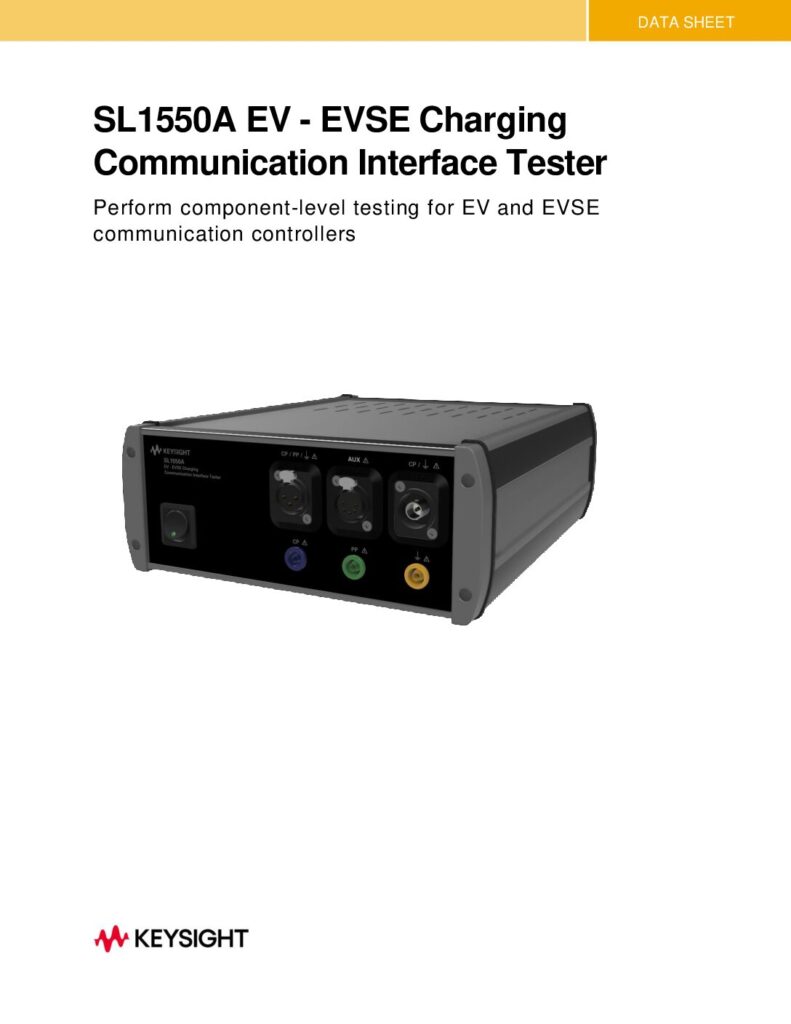

SL1550A EV – EVSE Charging Communication Interface Tester

Wir stellen euch Keysight Technologies‘ EV – EVSE Charging Communication Interface Tester (Com Tester) vor: eine innovative Lösung, die auf die Evaluierung von Kommunikationscontrollern für Elektrofahrzeuge (EVCC) oder von Kommunikationscontrollern für Versorgungseinrichtungen (SECC) spezialisiert ist. Dieses Gerät bietet nicht nur umfassende Testmöglichkeiten, sondern zeichnet sich auch durch seine Vielseitigkeit aus, da es mehrere Modi unterstützt, die durch den Benutzer bestimmt werden.

Wo kann die Lösung eingesetzt werden?

Diese Lösung findet überall dort ihre Anwendung, wo die Ladeinfrastruktur (SECC) und das Fahrzeug (EVCC) miteinander kommunizieren.

Sollte diese Kommunikation nicht funktionieren, würde das bedeuten, dass die Ladestation den Stromfluss zum Fahrzeug nicht freigibt, da die Signale vom Fahrzeug nicht korrekt übertragen werden.

Beispielsweise regelt diese Art von System die Ladegeschwindigkeit oder dass das Fahrzeug ein Signal sendet, um den Vorgang zu stoppen, sobald der Akku vollständig geladen ist. Diese Funktion ist unerlässlich.

Wir möchten Ihnen vier Anwendungsfälle demonstrieren:

Anwendungsfall 1: Development Testing für EVCC oder SECC

In diesem Szenario wird der Com Tester verwendet, um ein SECC zu emulieren und Tests gegen ein SUT (System Under Test) vom Typ EVCC durchzuführen.

Durch die Kombination mit der Smart Charging Emulation Software (SCE) wird der Test auf individuelle und konfigurierbare Testsequenzen ausgerichtet, die auf die Entwicklungsphase zugeschnitten wurden. Der Fokus liegt oft auf funktionalen Tests, bei denen eine Emulation eines SECC/EVCC im Normalfall erforderlich ist, um das EVCC/SECC unter Test für Validierungszwecke im Entwicklungsprozess zu stimulieren.

Anwendungsfall 2: Type Approval Testing für EVCC oder SECC

Hier werden Typgenehmigungstests durchgeführt, um sicherzustellen, dass das EVCC oder SECC gemäß den festgelegten Testfällen und Konformitätstestspezifikationen (z. B. DIN 70122, ISO 15118-4/-5 usw.) validiert wird.

Durch die Durchführung von Type Approval Tests können Hersteller sicherstellen, dass ihre EVCCs oder SECCs die erforderlichen Standards erfüllen und die Zulassungsvorschriften einhalten. Dieser Prozess ist entscheidend, um die Konformität des Produkts sicherzustellen.

Anwendungsfall 3: Manufacturing Testing für EVCC oder SECC

In diesem Szenario werden Herstellungstests für eine EVCC/SECC-Komponente durchgeführt, um sicherzustellen, dass das Produkt den Spezifikationen und Merkmalen gemäß dem Typgenehmigungsblatt entspricht.

Während des Manufacturing Testing werden szenario-basierte Tests für End-of-Line (EoL)-Tests durchgeführt, um zu überprüfen, ob die Komponente den Anforderungen entspricht und die Spezifikationen erfüllt. Dieser Use Case ist besonders relevant für Hersteller von EVCCs oder SECCs, um allgemeine Funktionalität des getesteten EVCCs/SECCs zu übeprüfen.

Durch die Durchführung von End-of-Line Tests können Hersteller sicherstellen, dass ihre Produkte die Qualitätsstandards erfüllen und den Kunden zuverlässige und fehlerfreie Produkte bereitgestellt werden.

Anwendungsfall 4: Hardware-in-the-Loop (HiL) Testing

Bei diesem Testverfahren wird der Com Tester in eine größere Testumgebung eingebettet, die aus dem zu testenden EVCC/SECC in Kombination mit anderen Testkomponenten besteht. Dabei soll das Verhalten des Controllers unter verschiedenen Bedingungen simuliert und überprüft werden.

Durch die Durchführung von Hardware-in-the-Loop Tests können Entwickler die Leistung, Zuverlässigkeit und Interoperabilität des EVCCs oder SECCs in einer simulierten Umgebung überprüfen.
